品牌：阿尔泰科技
型号：DAM-3254
产品简介：
DAM-3254为小型多功能数据采集模块，带有4路单端模拟量输入，分为电压型或者电流型输入，1路数字量输入，1路数字量输出功能，USB通讯接口，带有标准ModbusRTU协议。配备良好的人机交互界面，使用方便，性能稳定。

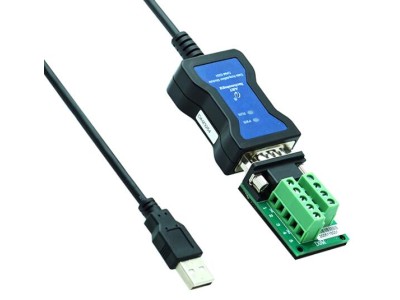

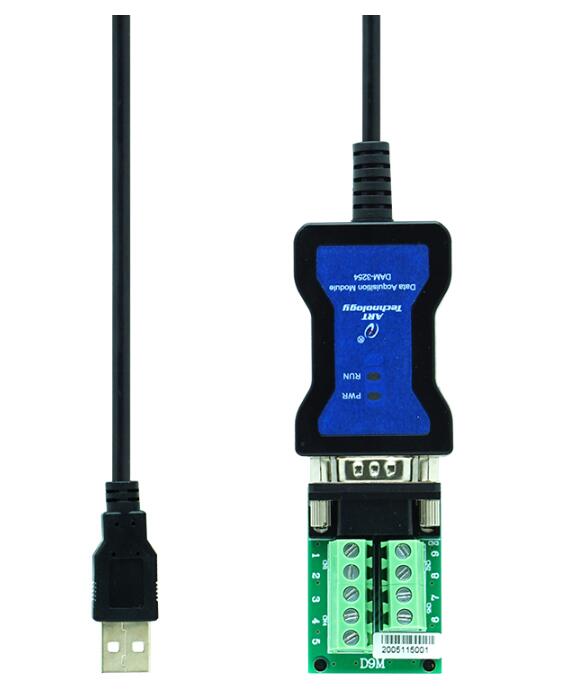

产品外形图：
指标参数：
模拟量输入 | |
输入通道 | 4路单端模拟量输入 |
输入类型 | 电压输入或者电流输入，需要客户购买前确认量程 |
采集量程 | 电压型量程：0~5V，1~5V，0~2.5V 电流型量程：0~20mA，4~20mA 出厂需要指定电压型或者电流型 |
采样速率注1 | 400sps（总通道） 100sps（单通道） |
分辨率 | 12位 |
采集精度 | 1‰ |
输入阻抗 | 电压量程：10MΩ 电流量程：249Ω |
量程设置 | 每通道可独立配置量程 |
隔离状态 | 无隔离 |
数字量输入 | |
输入通道 | 1路 |
输入电压 | 干接点： 逻辑0：短路 逻辑1：悬空 湿接点： 逻辑0：0-1V 逻辑1：3-10V |
工作模式 | 普通输入，低到高锁存、高到低锁存、计数和频率功能 |
计数器/频率输入范围 | 0~3KHz |
其他 | 支持DI反向功能 |
数字量输出 | |
电源输出 | 1路TTL输出 |
最大负载 | 3.3V，10mA |
工作模式 | 立即输出，低到高延时、高到低延时、脉冲输出功能 |
输出频率 | 0~5KHz（脉冲输出） |
通用 | |
数据采集接口 | D型头9芯公头 |
通讯接口 | USB2.0接口，USB-A接口 |
USB传输速率注2 | USB在电脑上虚拟成串口通讯，波特率可选为1200-115200bps，通讯速率和波特率有关系，理论值如下： 最大180次/秒（115200bps下） 最大24次/秒（9600bps下） |
看门狗 | 软件看门狗 |
供电电压 | USB接口供电，DC5V±0.5V |
电源保护 | 内部具有电源反向保护 |
功耗 | 额定值0.2W @ 5VDC |
操作温度 | -10℃～＋70℃ |
存储温度 | -20℃～＋85℃ |
配件 | Convert-9-M转接板 |
注意：
1、采样速率：此参数指的是 ADC 芯片采集速度，由于 RS485 接口速度限制，实际无法输出所有采样数据。
2、数据通讯速率：此参数指的是 MCU 控制器和上位机通讯速度，为理论参数，实际参数根据现场环境，可能无法达到此参数。
产品配件：
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
