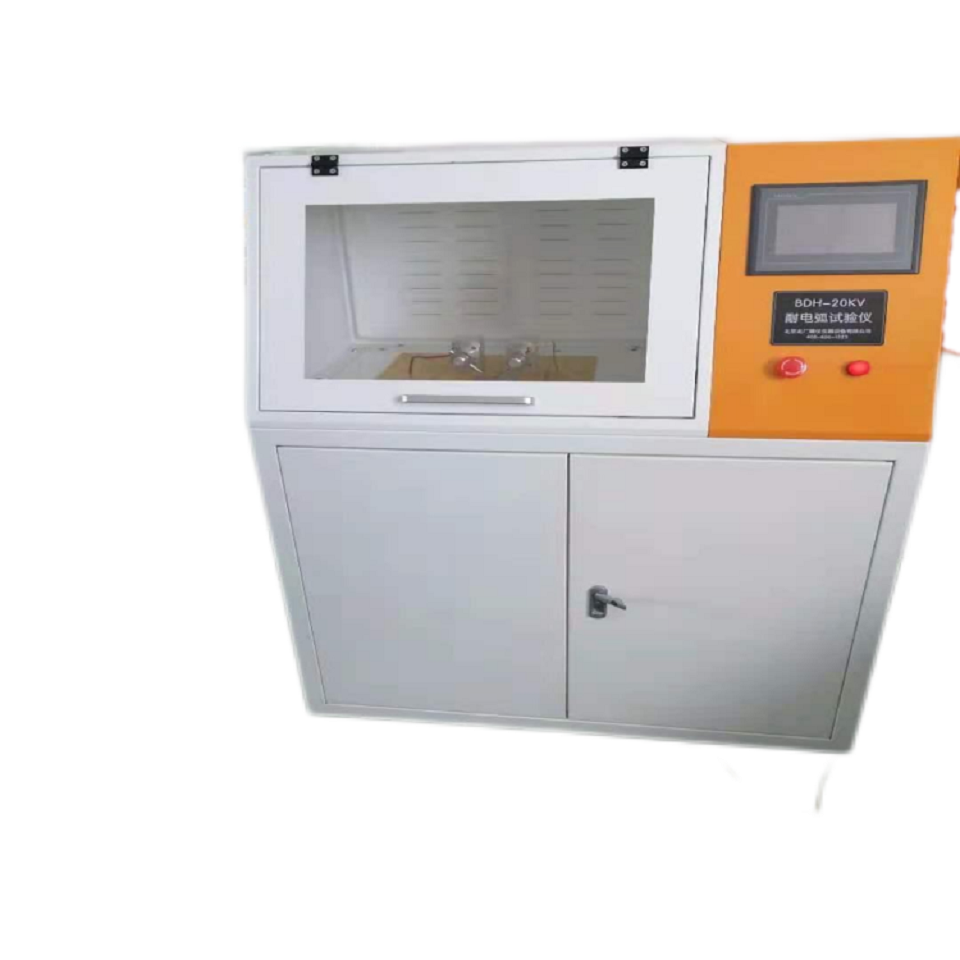

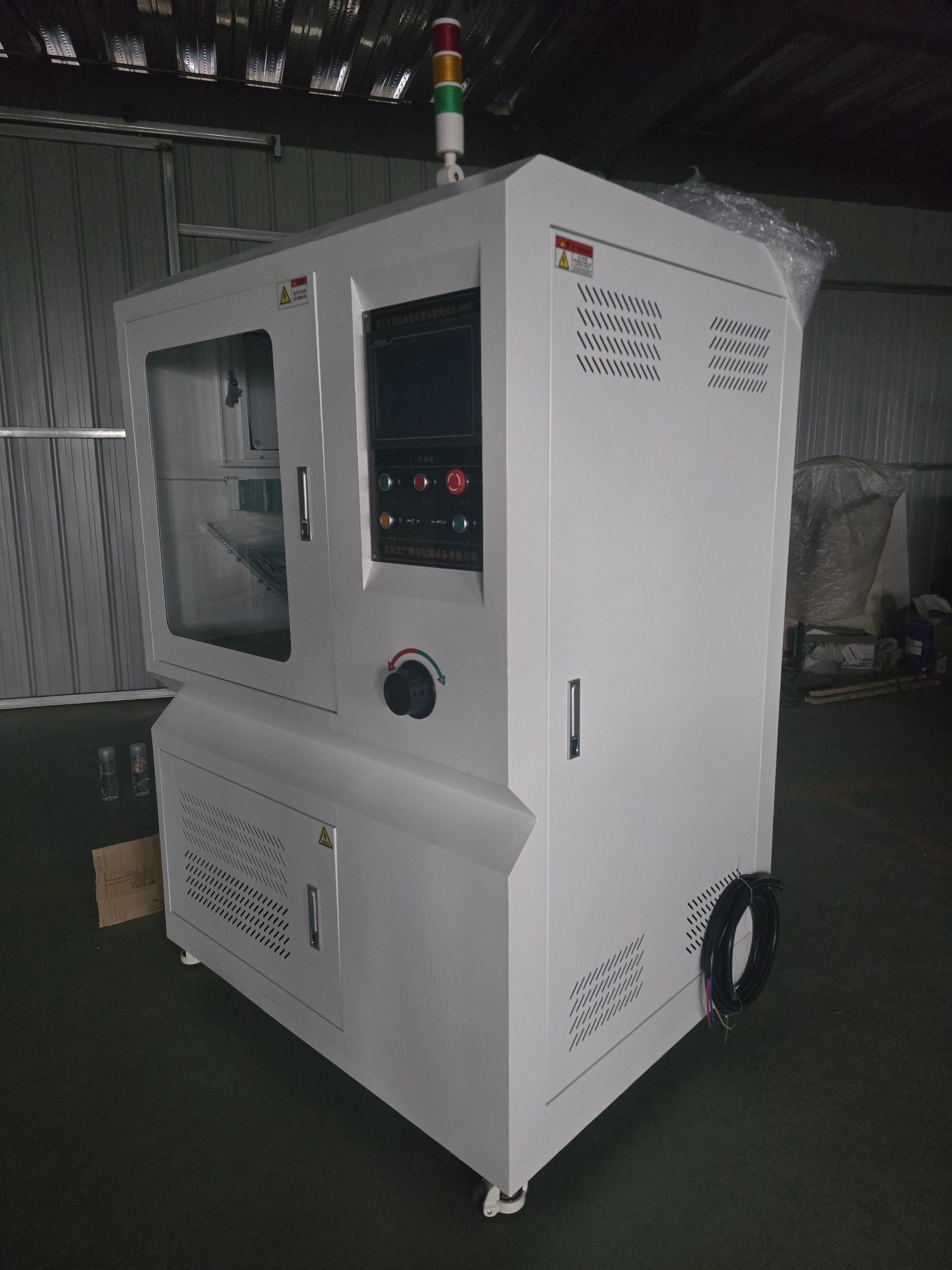

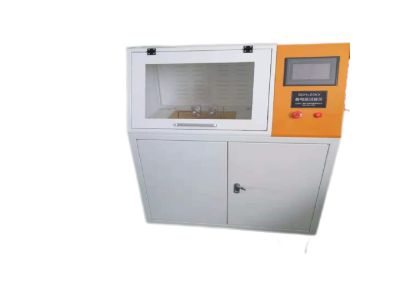

本试验机是适合GB1411-2002、IPC650、IEC 61621、ASTM弟495标准，并适合JEC 149、UL 746A等试验方法。GB/T1411-78
应用于电机、电器和家用电器等行业的电工用塑料、树脂胶和决缘漆等决缘材料的耐电弧性能评定主要适用于固体决缘材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、决缘油、决缘漆、纸板等介质的耐电弧性能测试；
耐电弧试验机采用计算机控制，试验过程中可在线观察试验曲线；自动存储试验条件及试验结果等数据，并可存取、显示、打印。
试验过程描述：过程弧电流/mA通断时间/秒持续时间/秒 试验所经时间/秒
1/8-10 10 1/4s通 7/4s断 60 60
1/4-10 10 1/4s通 7/4s断 60 120
1/2-10 10 1/4s通 7/4s断 60 180
10 10 导通 60 240
20 20 导通 60 300
30 30 导通 60 360
40 40 导通 60 420
主要技术要求：
输入电压： 交流 220 V
输出电压： 交流 0--20 KV ;
电器容量： 1.5 KVA
试验方式： 间歇电弧，连续电弧
试验电流： 10MA-20MA-30MA-40MA可选
试验电压控制误差： ≤ 2％
电弧通断时间误差：<5ms
试验电压连续可调： 0--20 KV
电极规格： 不锈钢板状电极 25.4mm*12.7mm*0.15mm
钨钢电极 ￠2.4mm*70mm电极配置角110度电极重量：50G
安全防护措施：超压保护、过流保护、 短路保护、安全门开启保护、软件误操作保护
主要配置：
试验主机一台
2万伏高压发生器一台
全自动微电脑电压调压装置一套（串口方式）
电压采集及电流采集装置一套
试验电极:两套
放电棒一只（树脂式）
计算机耐电弧测控软件一套
砖用测控计算机一套
电脑主机配置：1、160G硬盘 2、2G内存 3、弟V弟光驱4、砖用屏蔽机箱及附件
显示器配置：18.5寸纯平液晶显示器一台
程序光盘一套
产品使用说明书一份
合格证一份
随机工具一套
耐电弧测试仪，这一精密的电气设备检测仪器，在电力、电子及电器制造领域扮演着举足轻重的角色。它如同一双锐利的眼睛，精准地洞察着电气设备在极端条件下的耐久性能，确保每一件产品在投入使用前都能经受住严苛的考验。
该测试仪采用先进的电弧放电原理，通过模拟电气设备在实际运行中可能遭遇的恶劣环境，如电弧短路、过电压冲击等，对样品的绝缘性能进行全方位的评估。其内部构造精密复杂，集成了高精度传感器、智能控制系统以及强大的数据处理能力，能够实时捕捉并分析电弧放电过程中的各项参数，如放电时间、放电能量、电弧温度等，从而准确判断样品的耐电弧等级。
在测试过程中，耐电弧测试仪展现出了极高的稳定性和可靠性。它不仅能够自动完成测试流程，减少人为因素的干扰，还能根据测试结果自动生成详细的分析报告，为研发人员提供宝贵的参考数据。此外，该测试仪还具备优良的安全防护性能，能够有效防止电弧放电过程中可能产生的危险，保障操作人员的安全。
耐电弧测试仪的问世，无疑为电气设备的质量控制和安全保障提供了有力的技术支撑。它如同一道坚固的防线，守护着电力系统的稳定运行，为人们的日常生活和工业生产保驾护航。随着科技的不断发展，耐电弧测试仪的性能也将不断升级，为电气设备的品质提升贡献更多的智慧和力量。
耐电弧的特点和选择功能特点：
试验能按下表自动进行，并显示各试验过程。
注：随着GJ标准版本的不断更新，我们将提供附合新版本GJ标准的程序芯片，保证用户的软件不断升级。
电弧通断时间误差： 小于 ±10ms。
按照zui新 IEC 61621：1997的要求，设计了新的电极架。该新电极架可以调节电极对试样压力为0.5±0.05N；可以使两电极对准；可以调节电极间距离、夹角，使各参数完全符合标准要求。
能自动运行10、20、30、40mA连续电弧试验。
塑料材料抵抗由塑料材料抵抗由高压电弧作用引起变质的能力，通常用标准电弧焰在材料表面引起炭化至表面导电而电弧消失所需时间表示，单位是秒。
塑料材料抵抗由高压电弧作用引起变质的能力，由于此种损害，决缘物表面会产生气体物质乃至决缘破坏，生产游离的碳而形成导电的通路。
耐电弧性通常可用电极间产生电弧电流时发生短路的时间来衡量，这是用于遮断器、保险丝等的决缘容器材料的一个重要性质。
