电池舱防爆点型感温火灾探测器/特气柜/分析小屋防爆温感/RS485/开关量/ Modbus-RTU协议

一、概述：

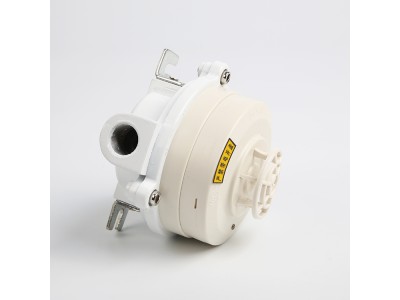

HAWG-D-2防爆感温火灾探测器是RS485信号输出的探测器，可以与任何带有RS485通讯接口的上位机（控制器）配套使用。

当现场温度达到设定的阈值时，探测器指示灯常亮，探测器指示灯常亮，向控制器发出报警信号。只有在系统复位或暂短掉电且又重新上电后，指示灯才恢复闪烁（巡检）状态。

本产品符合GB3836.1—2000<<爆炸性气体环境用电气设备 第1部分：通用要求>>、GB3836.2--2000<<爆炸性气体环境用电气设备 第2部分：隔爆型”d”>>及 GB3836.4--2000<<爆炸性气体环境用电气设备 第4部分：本安型”i”>>的标准要求。适用于石油、化工、军工、冶金、制药等行业中含有易燃易爆混合气体的场所。经检验单位检验合格，取得了防爆合格证书。

二、特点：

本探测器感温部分是利用热敏元件对温度的敏感性来检测环境温度，特别适用于发生火灾时有剧烈温升的场所。防虫、防尘、抗外界光线干扰性能良好。结构新颖、外形美观、性能稳定可靠、抗潮湿性强。

三、技术特性：

1、防爆形式：隔爆型

2、.防爆标志：ExdIIBT6

3、环境温度：-10℃~+55℃

4、相对湿度：≤95%（不凝露）

5、.大气压力：80~110KPa

6、工作电压：DC24 V±4V

7、静态电流: ≤60uA

8、报警电流: ≤10mA

9、报警温度：60℃

10、报警复位：瞬间断电（10s Min，DC2.5V Max）

四、安装注意事项：

1、在进行维护保养时，应小心以避免损坏探测器。

2、在探测器周围0.5m内，不应有遮蔽物。

3、探测器至空调送风孔边的水平距离不应小于1.5m。

4、探测器至墙壁、梁边的水平距离不应小于0.5m。

5、在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。探测器的安装间距不应超过15m，探测器距端墙的距离，不应大于探测器安装间距的一半。

6、探测器宜水平安装，如必须倾斜安装时，倾斜角不应大于45°。

7、探测器底座应安装牢固，其导线连接必须可靠。

8、探测器的确认灯，应面向便于人员观察的主要入口方向。

9、严禁在易燃易爆场所带电拆卸。

10、安装时不要损伤隔爆面，并保持其清洁。隔爆面紧固螺钉应均匀拧紧，注意隔爆面不要夹杂导线或其它异物。

11、注意：安装过程中，不要摘掉防尘罩，防止灰尘进入，影响探测器的精度。待系统正常运行时应将防尘罩去掉。

五、工作原理：

本探测器采用热敏电阻作为传感器，传感器输出信号经放大电路进行变换后输入到单片机，单片机利用智能算法进行信号处理。当单片机检测到火警信号后，点亮火警指示灯同时输出火警型号。报警输出信号采用RS485输出方式。

RS-485 通讯：采用标准 RS-485 通讯 接口，通讯波特率可选择为：2400bps、 4800bps、9600bps、19200bps，（出厂波特率默认为 9600bps，485地址为5）。 Modbus-RTU 协议：报警状态寄存器地址为01或02或 03或04，采用功能码01或02或 03或04读取，状态为 “0”或“1”（“0”为正常，“1”为 报警）。
