 一、概述

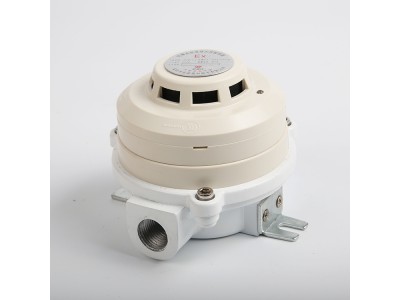

HAJB-Y-2防爆感烟火灾探测器是RS485信号输出的探测器，可以与任何带有RS485通讯接口的上位机（控制器）配套使用。

当现场烟雾浓度超过设定的阈值时，探测器指示灯常亮，向控制器发出报警信号。只有在断电且又重新上电后，指示灯才恢复闪烁（巡检）状态。

本产品符合GB3836.1—2000<<爆炸性气体环境用电气设备 第1部分：通用要求>>、GB3836.2--2000<<爆炸性气体环境用电气设备 第2部分：隔爆型”d”>>及 GB3836.4--2000<<爆炸性气体环境用电气设备 第4部分：本安型”i”>>的标准要求。适用于石油、化工、军工、冶金、制药等行业中含有易燃易爆混合气体的场所。经检验单位检验合格，取得了防爆合格证书。

二、特点：

本探测器采用新型的散射技术及进口光电器件，提高了传感器的可靠性、稳定性和一致性，并采用独特的迷宫设计，防虫、防尘、抗外界光线干扰性能良好。结构新颖、外形美观、性能稳定可靠、抗潮湿性强。

三、技术特性：

1、防爆形式：本安-隔爆复合型（带防水罩）

2、.防爆标志：Exd ibIIB T6Gb

3、环境温度：-20℃~+70℃

4、相对湿度：≤95%（不凝露）

5、.大气压力：80~110KPa

6、工作电压：DC24 V±4V

7、静态电流: ≤120uA

8、报警电流: 10mA≤I≤30Ma

9、响应阈值：0.10dB/m~0.27 dB/m

10、报警复位：瞬间断电（10s Min，DC2.5V Max）

四、安装注意事项：

1、在进行维护保养时，应小心以避免损坏探测器。

2、在探测器周围0.5m内，不应有遮蔽物。

3、探测器至空调送风孔边的水平距离不应小于1.5m。

4、探测器至墙壁、梁边的水平距离不应小于0.5m。

5、在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。探测器的安装间距不应超过15m，探测器距端墙的距离，不应大于探测器安装间距的一半。

6、探测器宜水平安装，如必须倾斜安装时，倾斜角不应大于45°。

7、探测器底座应安装牢固，其导线连接必须可靠。

8、探测器的确认灯，应面向便于人员观察的主要入口方向。

9、严禁在易燃易爆场所带电拆卸。

10、安装时不要损伤隔爆面，并保持其清洁。隔爆面紧固螺钉应均匀拧紧，注意隔爆面不要夹杂导线或其它异物。

11、注意：安装过程中，不要摘掉防尘罩，防止灰尘进入，影响探测器的精度。待系统正常运行时应将防尘罩去掉。

五、工作原理：

本探测器采用红外线散射原理探测火灾，电路主要有红外线发射部分和接收部分组成，发射管与接收管置于光学暗室中，光学暗室可屏蔽外界杂散光干扰，但不影响烟尘进入。在无烟状态下，只接收很弱的红外光，当有烟尘进入时，由于散射作用，使接收光信号增强，当烟尘达到一定浓度时，可输出报警信号。为减少干扰及降低功耗，发射电路采用间歇方式工作，可提高发射管使用寿命。报警输出信号采用RS485输出方式。

RS-485 通讯：采用标准 RS-485 通讯 接口，通讯波特率可选择为：2400bps、 4800bps、9600bps、19200bps，（出厂波特率默认为 9600bps，485地址为5）。 Modbus-RTU 协议：报警状态寄存器地址为01或02或 03或04，采用功能码01或02或 03或04读取，状态为 “0”或“1”（“0”为正常，“1”为 报警）。
