品牌:阿尔泰科技
型号:PCIe9759C
产品简介:
PCIe9759C本卡提供4路差分(单端)模拟量输入,16位ADC分辨率,最高采样频率10MS/s,灵活的通道转换量程;16路可编程I/O
指标参数:
AD模拟量输入 | ADC分辨率 | 16位(Bit) |
输入通道 | 4通道同步,单端或差分 | |
输入量程 | ±10V、±5V、±2.5V、±1.25V | |
采样率 | 每通道10MS/s同步采样 | |
存储器深度 | 128M字(点)SDRAM存储器 | |
校准方式 | 软件自动校准 | |
耦合方式 | 直流耦合 | |
触发源 | 软件触发、模拟触发、数字触发、同步触发(TRIG触发) | |
输入阻抗 | 10MΩ | |
时钟源 | 内时钟、外时钟、主卡同步10M(用于多卡同步) | |
DIO数字量 输入输出 | 通道数 | 16路 |
电气标准 | TTL兼容 | |
配置方式 | 程控I/O方向与状态 | |
最大输入范围 | 0V~5V | |
单通道最大驱能力 | 25mA @ 4.5V | |
过压保护 | -5V~5V |

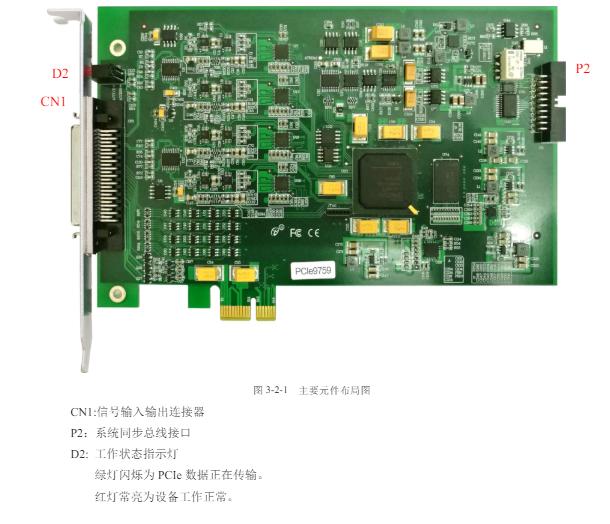

主要元件布局图:
