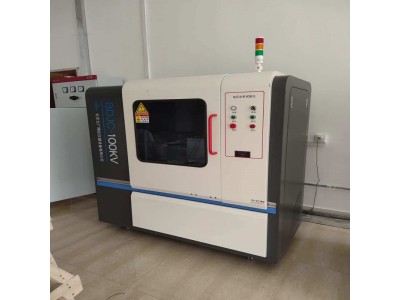

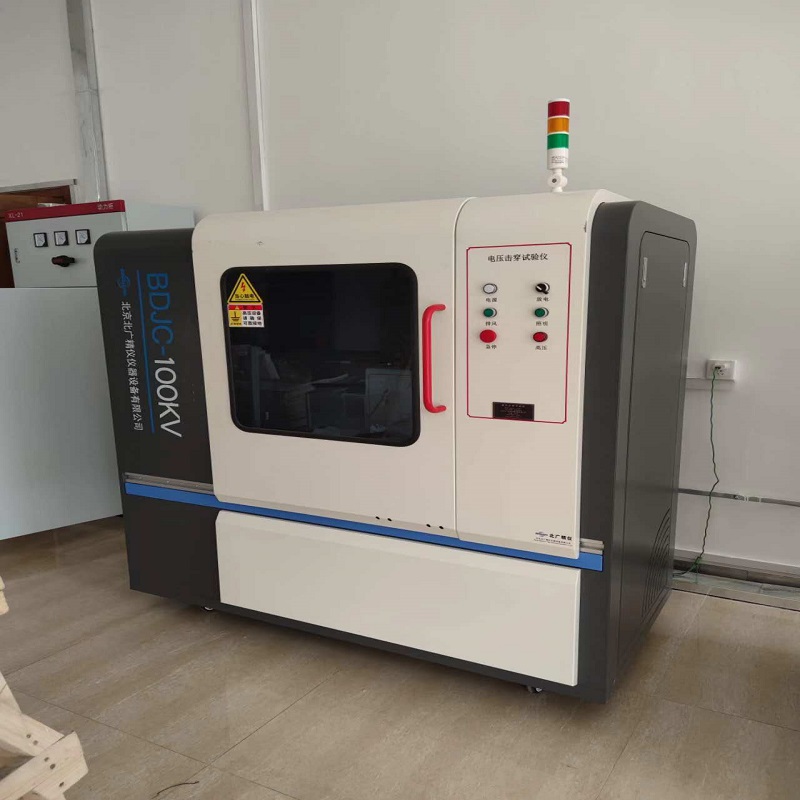

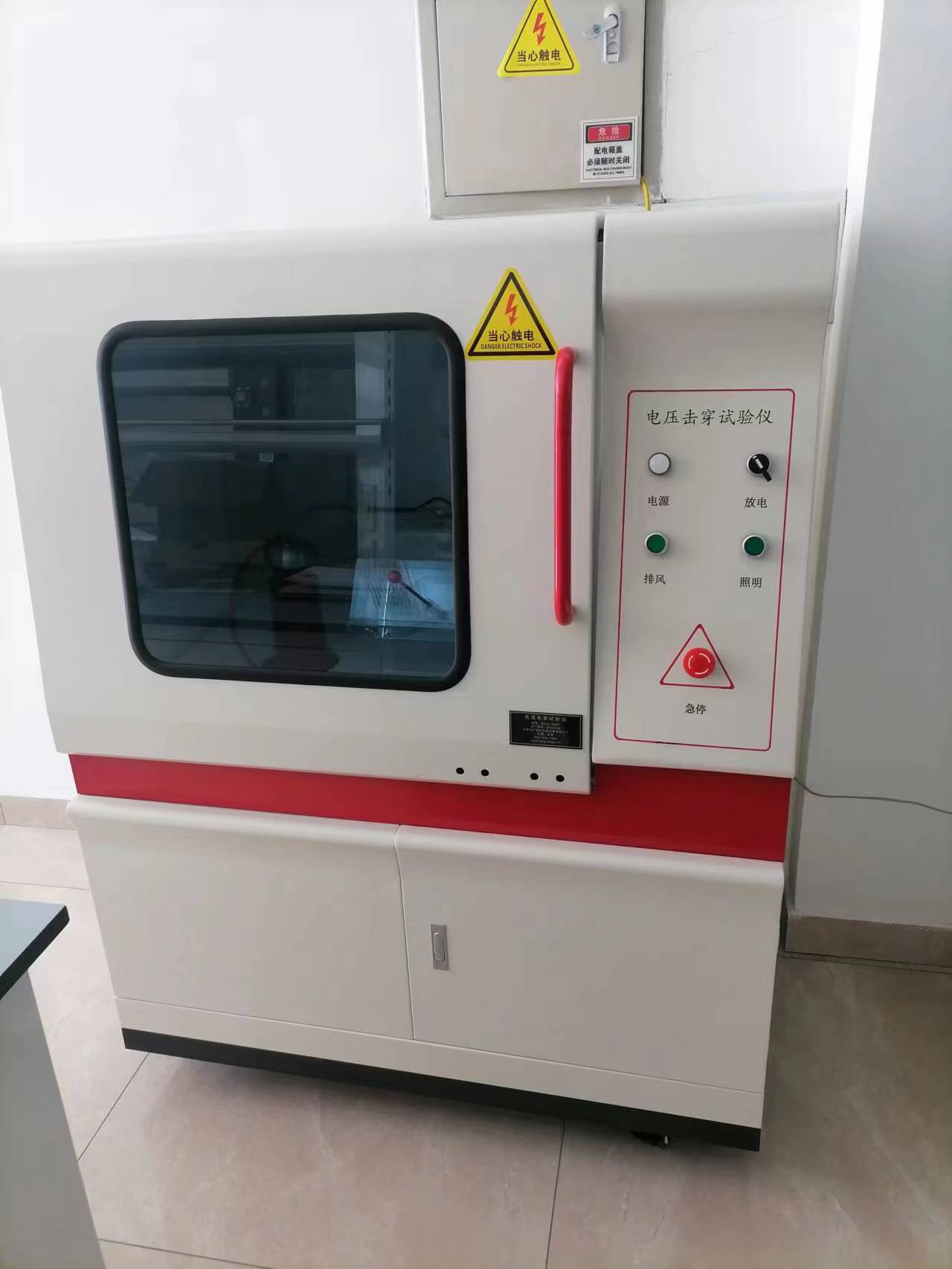

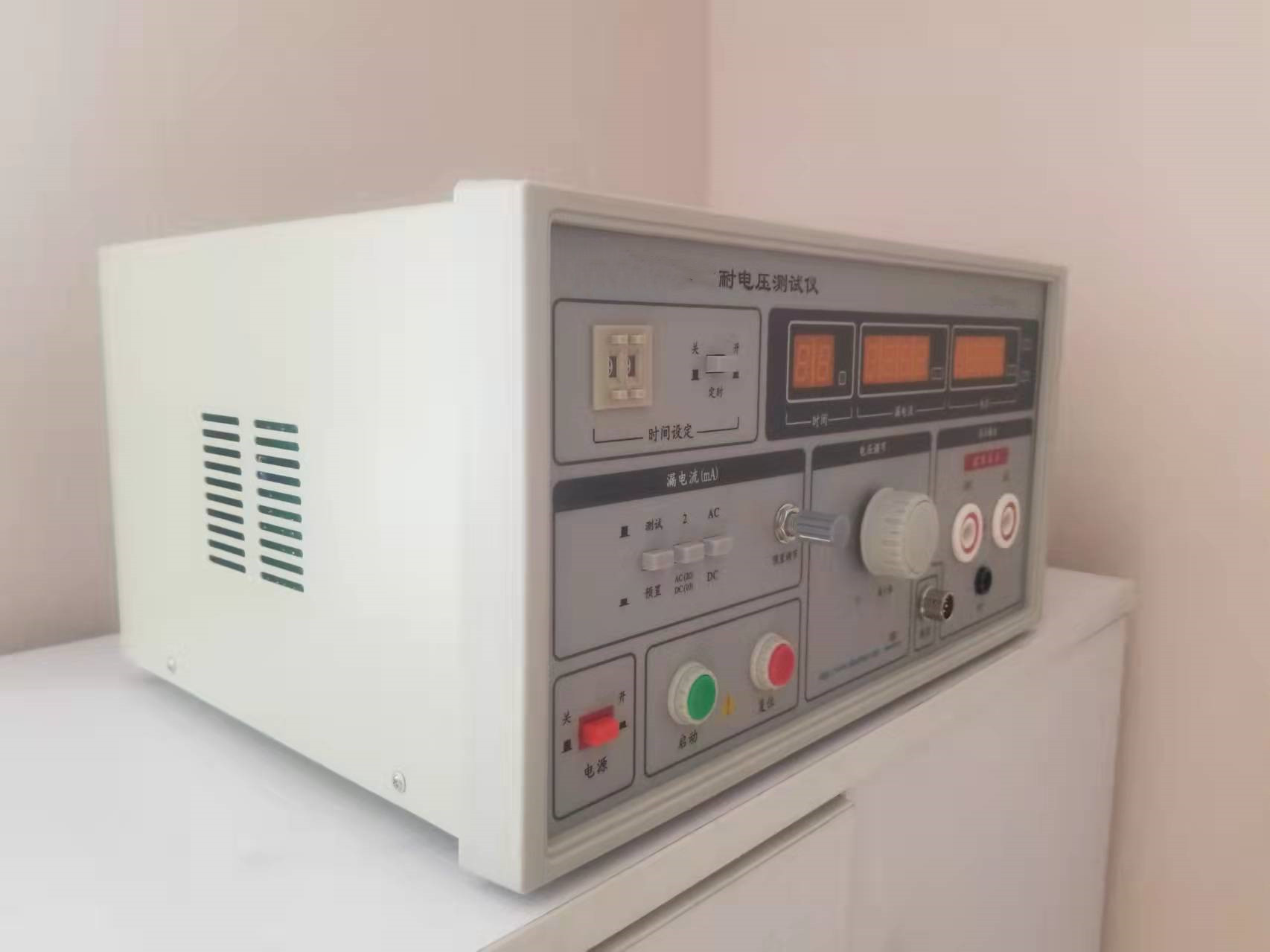

供应电压击穿试验仪BDJC-150KV

电压击穿试验仪BDJC-150KV我公司生产的YD系列工频高压成套试验设备是一种新型高压测试设备，本系列产品采用单框芯式铁芯结构，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。产品的整体结构紧凑，通用性强，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，是电力设备检测及预防性试验所必备的试验仪器。

  轻型高压试验变压器除了可于交流工频耐压试验，如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表，便可组装成直流高压试验装置，可以测量高压直流泄漏电流。

原理图

电压击穿试验仪BDJC-150KV技术要求

试验变压器使用环境要求：

输入电压：交流220V50Hz；

环境温度：-40℃～40℃；

相对湿度：≤85%（环境温度为25℃时）；

不含有化学性气体及蒸汽的环境中；

无爆炸性危险的气体中；

不受雨水浸入的场合下。

技术参数 ： 串激变压器

产 品 型 号 30KVA/300KV 频       率     50Hz

额 定 容 量30 KVA 空 载 电 流1.3  A

额定输入电压400 V额定输入电流75 A

额定输出电压AC 300 KV额定输出电流200mA

仪表电压100 V 变比1500:1

串激电压400 V 绝缘方式油浸式

产 品 型 号15KVA/150KV 频 率50Hz

额 定 容 量15 KVA 空 载 电 流 1.3  A

额定输入电压400 V额定输入电流 37.5 A

额定输出电压AC 150 KV额定输出电流100mA

仪表电压100V 变比1500:1

绝缘方式 油浸式

操作步骤

按接线原理图连接好引线，并将变压器和控制箱可靠接地；

试验前，检查各部位的接线是否接触良好，并检查控制箱的调压器是否调至"零"位；

接通电源，绿色指示灯亮，按下启动按钮，红色指示灯亮，表示变压器已通电，等待升压；

顺时针匀速旋转调压器手柄，进行升压，并密切注意仪表指示以及试品的情况；

试验完毕后，应迅速将电压降至零位，并按下停止按钮，然后切断电源，解开试验引线。

注意事项

做高压试验时，必须由2人或2个以上人员参加，并明确做好分工，明确相互间的联系方法。并有专人监护现场安全及观察试品的试验状态；

变压器和控制箱应有可靠的接地；

试验过程中，升压速度不能太快，也决不允许突然全电压通电或断电；

在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，并切断电源，停止试验，查明原因后再做试验。① 电压表指针摆动很大；② 发现绝缘烧焦的异味、冒烟现象；③ 被测试品内有不正常的声音。

试验中，如果试品短路或故障击穿，控制箱中的过流继电器工作，此时，将调压器回至零位，并切断电源后，方可将试品取出。

进行电容试验或进行直流高压泄漏试验时，试验完毕后，将调压器降至零位后，并切断电源，然后，应用放电棒将试品或电容器的高压端对地进行放电，以免存留在电容中的电势发生触电危险。

试验变压器的容量选择

标称试验变压器容量Pn的确定公式：

Pn=kVn2WCt10-9

式中：Pn-标称试验变压器容量（kVA）；

k -安全系数；

Vn-试验变压器的额定输出高压的有效值（kV）；

W -角频率，W=2πf,f为试验电源的频率；

Ct-被试品的电容量（PF）。

对于不同的试验电压Vn，选择适当的安全系数k，标称试验电压较低时，k值可取高一些；以下列出不同的试验电压Vn，所选用的安全系数k值，供参考：

Vn=50～100kV k=4；

Vn=150～300kVk=3；

Vn≥300 k=2；

Vn≥1MVk=1。

被测试设备的电容量Ct可由交流电桥测出。Ct的变化很大，应由设备的类型而定。典型数据如下：

棒形或悬式绝缘子几十微法；

电压互感器200～500PF；

分级套管100～1000PF；

电力变压器＜1000kVA～1000PF；

电力变压器＞1000kVA1000～10000PF；；

气体绝缘 ～60PF/m；

封闭变电站，SF6气体绝缘100～10000PF。

附件

我司对所有产品实行"三包"，欢迎用户选用我厂的产品，对我厂的产品质量提出宝贵的改进性意见。

使用说明书             1份；

产品合格证             1份；

试验结束放电保护

参数管理：高压保护可选、 耐压时间可选、 梯度步进可选 、漏电流和过压可选、灵敏的漏电压可选、漏电可选 、升压速度可自由设定（0-5kv 无极环入）试验结果可选 异地操作选定 、人机分离选定等。

软件误操作保护

仪器配备先进的故障报警系统 避免用户操作故障仪器发生危险（上位机报警和下位机报警、和零电压报警）；支持人机分离异地操作 开闯国内控制机器新篇章（无线蓝牙控制 ）。

零电压复位保护

直流试验：1、匀速升压  2、梯度升压 3、耐压试验

过流保护系统

电流电压稳定度：外界电压波动10% （可选配我司配到电压保护器 额定波动电压30%）。

安全试验门保护

电流可采集到mA级并且实现实时采集。

空开分路控制系统

结果调取：试验结果保存调取 、人员选定调去 、试验结果可根据客户要求操作整理 、支持5次以上彩线对比、自动整取添加试验数据。

试验过流保护

电气强度检验又称耐压检验，是盘绕绝缘材料被击穿后呈现出导体特性的特征,查询有关电参数的改动特征,以此判定绝缘材料是不是被击穿。
