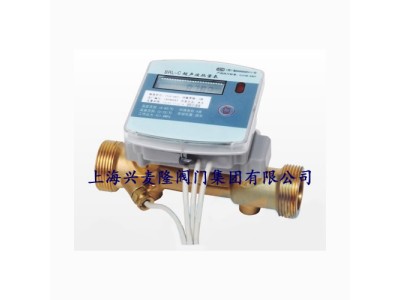

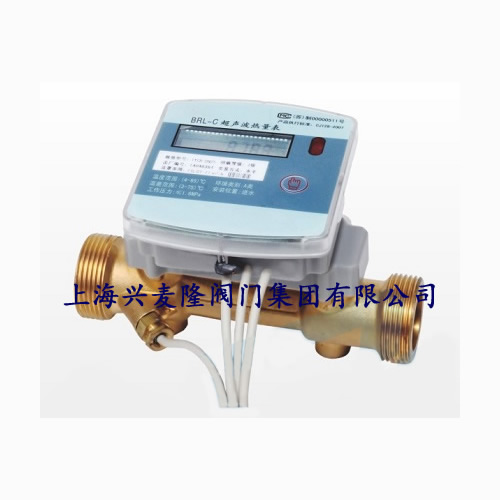

BRL-C系列超声波热量表
产品概述
BRL-C系列超声波热量表是在吸收、借鉴国外先进技术及研究成果的基础上，并根据我国的具体使用情况而研制的具有自主知识产权的新一代热量表。其设计符合我国现有行业标(GB/T32224/EN1434)的技术要求，其组成部分包括：流量传感器、温度传感器和积分计算器。可具有光电及M-bus、RS485数据远传功能。
工作原理
BRL-C系列超声波（冷)执量表是由流量传感器、计算仪和配对温摩传感限组成。其工作原理是：将配对温度传感器分别安装在热交换回路的入口和出口的管道上，将流量传感器安装在入口或出口管上；流量传感器采集水流量并发出流量信号、配对温度传感器给入口和出口的温度信号、计算器（又称积分仪)采集来自流量传感器和配对温度传感器的信号，经过计算，显示出载热液体从入口至出口所释放的能量值。
性能规范
准确度等级 | 连接方式 | 压力损失 | 最大工作压力 |
2级 | 螺纹或法兰 | ＜25KPa | ≤1.6MPa |
量程比 | 温度传感器 | 数据存储 |
R100 | PT1000 | 连续储存前18个月的历史记录 |
电源 | 防护等级 | 环境类别 | 温度范围 | 传输方式 |
内置高能锂电池 | IP67 | B类 | （2-95℃） | 脉冲 |
耐久性 | 显示方式 | 抗磁干扰 |
使用周期≥6年 | 8位LCD | 当受到强度不大于100KA/m的磁场干扰时，不应影响热量表的计量和远传特性 |
技术参数
公称口径 | 最小流量(m/h) | 常用流量(m/h) | 最大流量(m/h) | 表体长度mm |
DN20 | 0.05 | 2.5 | 5 | 130 |
DN25 | 0.07 | 3.5 | 7 | 160 |
DN32 | 0.12 | 6 | 12 | 180 |
DN40 | 0.2 | 10 | 20 | 200 |
DN50 | 0.6 | 15 | 30 | 200 |
DN65 | 1 | 25 | 50 | 200 |
DN80 | 1.6 | 40 | 80 | 225 |
DN100 | 2.4 | 60 | 120 | 250 |
DN125 | 4 | 100 | 200 | 250 |
DN150 | 6 | 150 | 300 | 300 |
DN200 | 10 | 250 | 500 | 350 |
DN250 | 16 | 400 | 800 | 450 |
DN300 | 24 | 600 | 1200 | 500 |
DN400 | 30 | 750 | 1500 | 500 |
备注：温度传感器：3m标准两线式PT1000配对温度传感器（线长可预订）。
