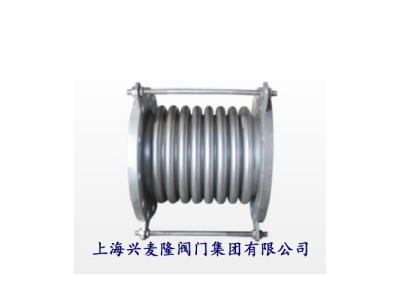

TB型轴向内压式波纹补偿器

产品概述：

TB型轴向内压式波纹补偿器也叫内压式波纹膨胀节、通用型波纹补偿器。该产品属于一种补偿元件，由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。波纹补偿器上的拉杆主要是运输过程中的刚性支承或作为产品予变形调整用，它不是承力件。主要用于补偿轴向位移，也可以横向位移或轴向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。

主要连接尺寸

公称通径

波数

 压力等级（MPa） 波纹管

有效

面积（cm²） 最大

外径

（mm） 长度

0.25 0.6 1.0 1.6 2.5 法兰

（mm） 接管

（mm）

轴向补偿量mm，刚度N/mm

32 8 25/21 22/26 20/26 18/63 16 225 160/250 264/280

32 16 50/11 46/14 41/14 36/32 16 225 224/291 316/321

40 8 25/28 22/44 20/44 18/89 15/98 23 244 164/259 269/289

40 16 50/14 46/22 41/22 36/45 31/47 23 244 230/304 319/334

50 8 25/30 22/51 20/70 18/70 15/106 37 259 172/276 282/306

50 16 50/16 46/26 41/35 36/35 31/55 37 259 240/342 347/372

65 8 33/28 30/35 26/44 22/55 15/138 55 270 215/294 300/322

65 12 42/16 38/22 38/32 34/40 31/70 55 270 260/334 340/362

80 8 40/20 36/26 34/33 28/41 19/68 81 284 240/338 344/366

80 10 53/14 49/17 49/21 43/26 29/50 81 284 270/368 374/390

100 6 45/47 45/60 40/75 35/93 25/54 121 304 235/317 323/345

100 10 76/26 74/32 64/40 57/50 38/33 121 304 305/381 387/409

125 5 48/38 42/47 38/59 34/74 29/117 180 334 282/314 316/342

125 9 85/23 77/29 66/36 58/45 49/63 180 334 382/386 388/414

150 5 49/42 44/50 40/62 34/78 29/92 257 364 282/339 338/367

150 8 79/34 71/43 64/51 54/59 50/56 257 364 356/399 402/427

200 4 52/49 46/55 42/68 38/78 29/97 479 442 280/348 348/372

200 6 73/31 65/44 59/52 53/58 46/65 479 442 340/402 402/426

250 4 72/30 65/34 59/42 52/45 34/111 769 507 315/379 415/379

250 6 108/16 97/21 87/35 79/39 48/78 769 507 393/459 493/399

300 4 72/51 65/55 59/59 52/65 47/55 1105 562 366/427 466/467

300 6 108/32 97/35 87/37 79/41 71/47 1105 562 464/525 564/565

350 4 72/58 65/62 57/67 52/74 47/71 1307 622 397/452 497/492
