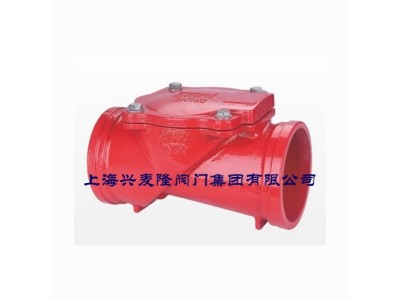

CV84X沟槽式橡胶瓣止回阀

产品概述:

  CV84X沟槽式橡胶瓣止回阀主要由阀体,阀盖,及阀瓣三种主要零件组成。其中橡胶瓣由钢板作承压件及强化尼龙布做衬底,外层采用热硫化整体包胶技术组成,阀座采用陶瓷喷涂工艺使阀门的寿命更长。该阀采用全流面积式设计,具有水头损失小,不易堆积杂物,同时该阀具有安装简易、省材省空间特点,故广泛适用于市政、民建、工业等排水和消防系统。

该阀由于行程小,行程角35℃即可达到全关闭。关闭速度快,可安装于水泵出口处以减小水锤对水泵的损害。另外该阀还可安装蓄水池进出水管的旁通管上,以辅助池水倒流至给水系统中。

主要外形连接尺寸

口径DN

L

D1

D2

A

B

H1

H2

沟槽型号

50

203

57

53.9









16





8

60

80

X

60.3

57.2

Y

65

216

73

69.1

65

75

X

76.1

72.3

Y

80

241

88.9

85

75

90

X

100

292

108

103.7





9.5



100

108

X

114.3

110.1

Y

150

381

159

154.5



135



145

X

165.1

160.8

Y

168.3

164

Z

200

495

219.1

214.4

19

11.1

170

185

X
