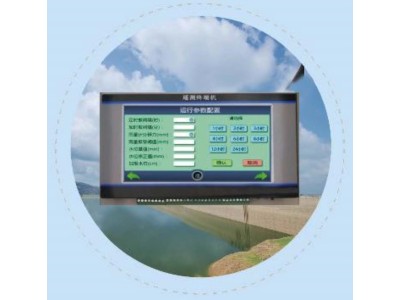

遥测终端机集传统水文遥测终端机功能与 2.5G/3G/4G 传输功能于一体，实现水文/水资源等数据的采集、存储、显示、控制、 报警及传输等综合功能。 该产品采用高性能的工业级 32 位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供翻斗式雨量计接口、 RS232、RS485、模拟量输入、开关量输入和开关量 输出接口，可满足各种不同水文/水资源及其它应用需求。 该产品可广泛应用于各种水利信息化建设领域，如水文、水资源、 水环境、水污染、山洪灾害、水库安全、大坝安全的远程测控领域。

1.1、产品遵循标准

SL180-2015 水文遥测终端机

SL426-2008 水资源监控设备基本技术条件u

u SL61-2003  水文自动测报系统技术规范

u SZY203-2012  水资源监测设备技术要求

u SZY205-2012  水资源监测设备质量检验

1.2、产品符合规约

u SL651-2014 《水文监测数据通信规约》

u SZY206-2016 《水资源监测数据传输规约》

1.3、产品主要功能特点

Ø 专门为工业无线远程数据传输应用开发的一款基于移动GPRS网络通信终端、主要针对气象、环保、水利、交通等行业部门的工业应用；

Ø 超低功耗设计，休眠情况下整机电流<10mA；

Ø 用户可以根据情况自行选配GPRS模块或CDMA模块，方便集成不同的运营商网络；

Ø 内外看门狗技术，确保系统不死机；

Ø 支持Modbus协议，可以抄读智能水表、水位计、流量计等多种仪表；

Ø 支持透传模式，方便上位机实时抄表；

Ø 支持数据超限报警机制，数据超过阈值时可以通过短信或GPRS加报；

Ø 支持电压检测，可以随时了解终端当前电池电压；

Ø 精确的实时时钟并自带后备电池，同时支持远程校时；

Ø 内部已集成《水文监测通信规约》，其余协议可根据用户需求定制；

Ø 支持软件远程升级；

Ø 支持双频GSM/GPRS/CDMA，支持短信息、GPRS/CDMA通信、卫星通信；

Ø 内嵌TCP/IP协议栈，通过移动G网进入公共互联网，终端无需主机即可通信，更加方便地集成到您的系统中；

Ø 支持静态固定IP，任何地点的任何一台接入公共互联网的具有固定IP或者动态域名的计算机经过授权，均可接收本设备发送的数据；

Ø 可以同时向1～4个静态固定IP发送数据；

Ø 支持主备数据传输通道，GPRS通信为主数据通道，短信息和卫星通信为辅助备用数据通道；

Ø RTU配合雨量计、水位计等测量传感器组成水文信息观测站，采集的水文数据通过移动GPRS通信网实现信息传输。其性能符合国家无线电管理规定和技术标准，以及国家水文测报遥测装置相关标准要求；

Ø RTU自带数据记录功能，通过设置或者编程可以实现定时、定量记录存储。记录数据掉电不丢失。记录数据可以现场或远程读取；

Ø RTU定时连接发送数据模式，不需要实时在线，每月累计流量小，费用低；

Ø 设备按照低功耗设计，蓄电池供电，小型太阳能板充电，适合野外无电源供应的环境使用；

Ø 采用先进电源技术，供电电源适应范围宽，设备稳定可靠，可安装于室内或室外环境；

Ø RTU带有2路电源输出，可为传感设备提供工作电源；

Ø 优化电磁兼容设计，适合电磁环境恶劣和要求较高的应用需求；

Ø 体积小，重量轻，美观坚固，适合嵌入式应用。

1.5、产品稳定特性

Ø 采用高性能工业级无线模块；

Ø 采用高性能工业级 32 位通信处理器；

Ø 宽电源输入（DC 5~36V）；

Ø WDT 看门狗设计，保证系统稳定；

Ø RS232/RS485 接口内置 15KV ESD 保护；

Ø SIM/UIM 卡接口内置 15KV ESD 保护；

Ø 电源接口内置反相保护和过压保护；

Ø 天线接口防雷保护（可选）。

二、产品规格

2.1、无线参数

2.2、硬件系统

2.3、接口类型

2.4、供电

2.5、物理特性

2.6、其它参数

三、操作说明

3.1、基本参数配置

按“OK”键进入

1. 基本参数设置

2. 采样接口设置

3. 测试模式

4. 退出
