1. 系统简介

．1 闸门监控控制操作柜在设计制造时遵循下述原则：

．1．1 控制设备和系统操作灵活、维护方便。在保证整个系统可靠性、实用性的前提下，体现先进性。特别注意把设备的长期可靠运行放在第一位。系统的配置和设备的选型符合计算机、自动控制技术和设备发展迅速的特点，充分利用计算机、自动控制技术和网络领域的先进技术，使系统达到当代先进水平。

．1．2 人机接口友好，操作直观、方便、简单。

．1．3 采用摸块化设计，便于维护、检修。

．1．4 选用质量高、可靠性强的控制设备、另（部）件和系统软件。

．1．5 系统选用的设备、另（部）件和软件完全符合国家和行业技术规范和标准要求。并取得省部级以上或国际公认的质量认证。

．2 闸门监控控制操作柜（台）硬件、软件组成特点：

二、 主要技术指标：

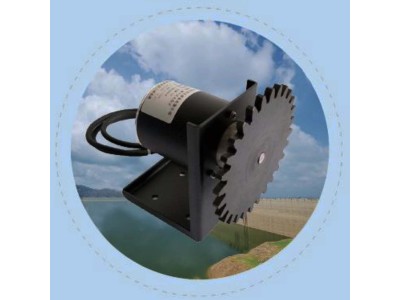

该传感器的技术指标主要取决于所配编码器，可选配的编码器有：HGD65535光电编码器、HJZ8192接触式编码器、或各种进口编码器。

1、 HGD65535光电绝对编码器

编码特性：绝对编码，每周1024组编码，连续64周（即1024*64）

工作电压：DC12-24V

外型尺寸：主体直径60，长64

使用环境温度：-20℃～+75℃（不结露）
     保存环境温度：-25℃～+80℃

消耗电流：≤70mA（输出信号、供电电压不同，影响功耗）

防护等级：IP64

输出信号：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号

  2、HJZ8192接触式编码器

编码特性：每周128组编码，连续64周（即128*64）

工作电压：不大于DC30V

外型尺寸：见下图

使用环境温度：-20℃～+75℃（不结露）
保存环境温度：-25℃～+80℃

消耗电流：≤40mA（译码电路回路决定）

防护等级：IP64

输出信号：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号

 3、JX8192机械编码器

编码特性：每周32组编码，连续256周（即32*256）

工作电压：DC12V

外型尺寸：见下图

使用环境温度：-20℃～+75℃（不结露）
保存环境温度：-25℃～+80℃

消耗电流：≤40mA

防护等级：IP64

输出信号：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号

 4、12*12磁电编码器

编码特性：绝对编码，4096*4096

工作电压：DC12-24V

外型尺寸：下图

使用环境温度：-20℃～+75℃（不结露）
     保存环境温度：-25℃～+80℃

     消耗电流：12V电源29毫安；24V电源16毫安。输出接口和供电电压不同影响该参数

防护等级：IP65

输出信号：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号
