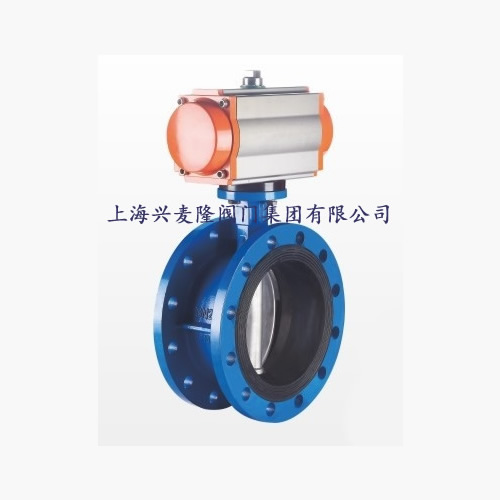

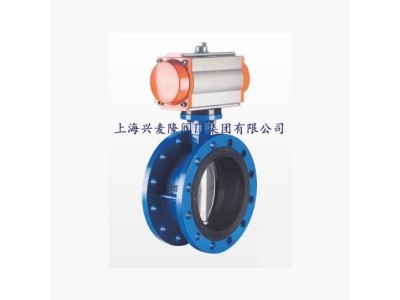

D641X气动法兰式软密封蝶阀
产品概述
D641X气动法兰式软密封蝶阀外形美观,其阀体、阀板、阀轴为同心结构设计。蝶阀结构紧凑,90℃回转开关轻松,具有密封可靠、使用寿命长等特点。与ZMA气动执行器相配,阀瓣与阀轴采用无销连接,介质与阀轴阀体完全隔离,维护简便易行,双向气泡级密封,外表采用环氧树脂喷塑处理,达到环保标准。广泛应用于食品、环保、轻工、石油、造纸、化工、电力等行业的工业自动化系统中,作为调节和截止使用。
产品特点
1. 本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠:
2. 密封副材料选用不绣钢和丁晴耐油橡胶配对,使用寿命长:
3. 橡胶密封圈既可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择:
4. 蝶板采用框架结构,强度高,过流面积大,流阻小:
5. 整体烤漆、能有效地防止绣蚀且只要更换密封阀座材料,就可以使用于不同介质:
6. 阀体具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装:
7. 本阀结构独特,操作灵活、省力方便。
产品执行标准
设计与制造 | GB/T 12238 |
法兰连接 | GB/T 9113 GB/T 17241.6 |
结构长度 | GB/T 12221 |
试验和检验 | GB/T 13927 |
技术参数
公称通径 | DN(mm) | 50-1200 | ||
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
试验压力 | 壳体强度试验
| 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
气密封试验 | 0.6 | 0.6 | 0.6 | |
适用介质 | 空气、水、污水、蒸汽、油品等 | |||
驱动形式 | 气动 |
主要零件材料
零件名称 | 零件材料 |
阀体 | 球墨铸铁 |
蝶板 | 球墨铸铁、铸钢、不锈钢及特殊材料 |
密封圈 | NBR、EPDM、VITON、PTFE |
阀杆 | 20Cr13、不锈钢 |
填料 | O型圈、柔性石墨 |
