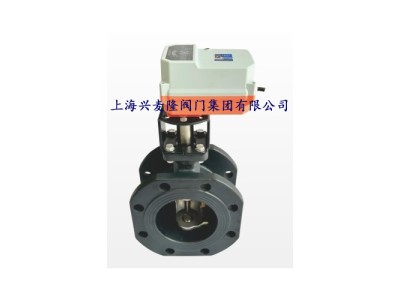

BV405F系列电动调节法兰球阀产品详细介绍：
产品概述
BV405F系列电动调节球阀由BV系列电动执行器、铜体调节球阀组成，主要用于中央空调冷热水/供热采暖系统，按实际需要精确控制冷、热介质的流量，不会造成温度的剧烈变化，达到实时精确控制室温之目的。此款调节球阀可调流量比，可靠性高、高寿命、采用PTFE石墨增强阀体密封圈，双重EPDM阀杆密封圈。内置一体式配流蝶,不怕反向压差，等百分比流量特性。高关断力1.4MPa，额定工作压力PN16。最大工作压差0.35Mpa。带有执行器手动功能。工作温度一5至121℃，适用于水，蒸汽或50%乙二醇水。
产品特点
采用直流电机，动作平稳，自身功耗低
对夹（或法兰)连接
具有等百分比流量特性外壳防护等级高（IP65)，体积小巧，安装方便
噪音低
电动执行器标准型自带手动功能
内置一体式整流牒
调节阀的可调流量比
有开关控制，浮点控制，或连续调节三种控制方式
具备Modbus通讯接口（选配)
具备温度流量，配双传感器PT1000（定制选配)
具备压差控制，配压差双传感器（定制选配)
技术参数
控制类型 | 三位浮点型 | 比例调节型 |
电源电压 | AC24V / AC220V/DC24V | AC24V/DC24V |
频率 | 50/60Hz | |
扭矩 | 24N3 | |
运行时间 | 15s-20s | |
运行功率 | 3.6W | |
待机功率 | 0.1W | |
电流 | 3A AC250V | |
控制信号 | 三线制 | DC0...10V |
反馈信号 | 干结点无源反馈(选配) | DC0-10V |
位置信号 | 有位置指示装置，能随时观察阀门的开关及开度情况 | |
旋转角度 | 0~90. | |
寿命 | 旋转80000次(在额定负载下) | |
噪音 | <45dB | |
保护级别 | = | |
外壳防护等级 | IP65 | |
环境温度 | -10~+50°℃ | |
环境温度 | 5~95%RH | |
储存温度 | -30~+60℃ | |
DN | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 |
H1 | 115 | 125 | 135 | 148 | 158 | 175 | 191 |
H2 | 62 | 67 | 78 | 91 | 100 | 117/ | 133 |
L1 | 130 | 30 | 130 | 130 | 130 | 130 | 130 |
L2 | 90 | 90 | 90 | 98 | 115 | 134 | 160 |
B | 150 | 165 | 180 | 200 | 220 | 250 | 285 |
D | 110 | 125 | 140 | 160 | 180 | 210 | 240 |
n*ΦM | 4*Φ18 | 4*Φ18 | 4*Φ18 | 8*Φ18 | 8*Φ18 | 8*Φ18 | 8*Φ22 |
F | 45 | 45 | 45 | 22.5 | 22.5 | 22.5 | 22.5 |
G | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
