限位伸缩接头
限位伸缩接头

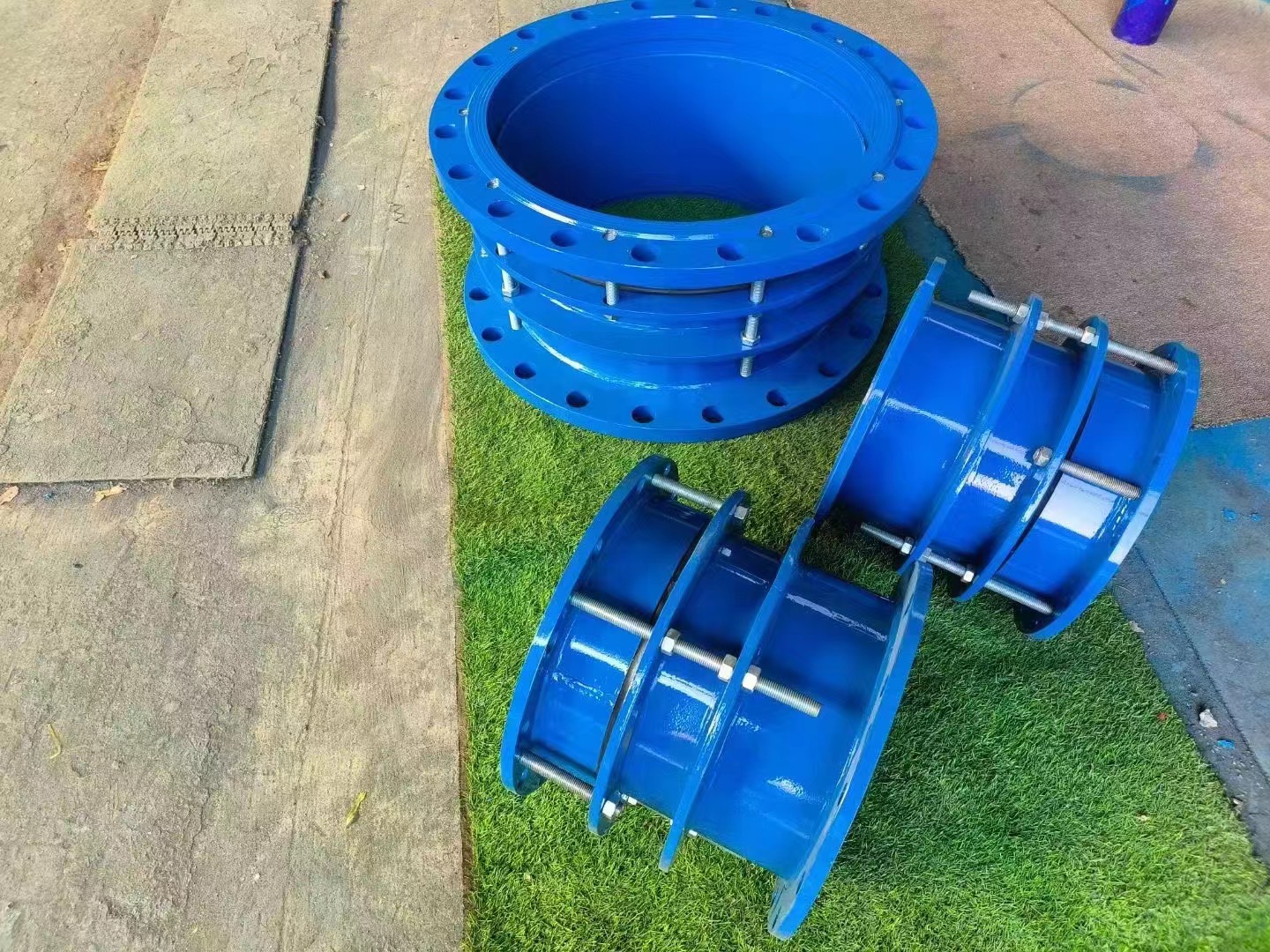

限位伸缩接头是泵、阀门、管道等设备与管道连接的新产品,通过全螺栓把他们连接起来,使其成为一个整体,并有一定的位移量,这样就可以在安装维修时,根据现场安装尺寸进行调整,在工作时,可以把轴向推力传还至整个管道系统。这样不仅提高工作效率,而且对泵、阀门等管道设备起到一定的保护作用。
分类
限位伸缩接头常用的型号有三种:VSSJA-1(IBF)型单法兰限位伸缩接头,VSSJA-2(B2F)型双法兰限位伸缩接头,SSJB-3(BY)型压盖式限位伸缩接头。
性能特点
限位伸缩接头是在松套伸缩接头原有性能的基础上增设限位设置,在最大伸缩量处用双螺母锁定。这样就实现管道在允许的伸缩量中可以自由伸缩,一旦超过其最大伸缩量,就起到限位,这样就有效的确保管道的安全运行,特别适用于有振动或有一定斜度及在拐弯的管道中的连接。
安装及调试说明
1,先把中间压盖螺母松开,使密封圈处于几乎不能工作状态,然后再调整短管,调整的尺寸按1/2ΔL为最佳,再调整好接头,并去掉螺柱的第一个螺母,使管道通心,并使螺柱的头对准管道法兰孔,便可进行一端安装。
2,螺母加压要对称,逐步扭紧。
3,再安装另一端法兰,方法类推。
4,对称逐渐压紧压盖螺母,以适为可。
5,工作时,发现局部密封不严,可在局部压紧压盖螺母,以不泄漏为止,两端密封不严,逐步拧紧法兰两端螺母,至不漏为止。
