防水套管

    管道穿过铁路、马路、街道等处，为防止管道受荷载被压坏，而在管道外部设置保护性套管，如：大口径混凝土管道，大口径钢管等避免外力（荷载）直接作用在管道外壁上，造成管道破损，而采取的措施。防水套管又叫穿墙套管，一般分为柔性防水套管和刚性防水套管。柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物。刚性防水套管一般适用于管道穿过墙壁之处要求一般的构筑物。

区别

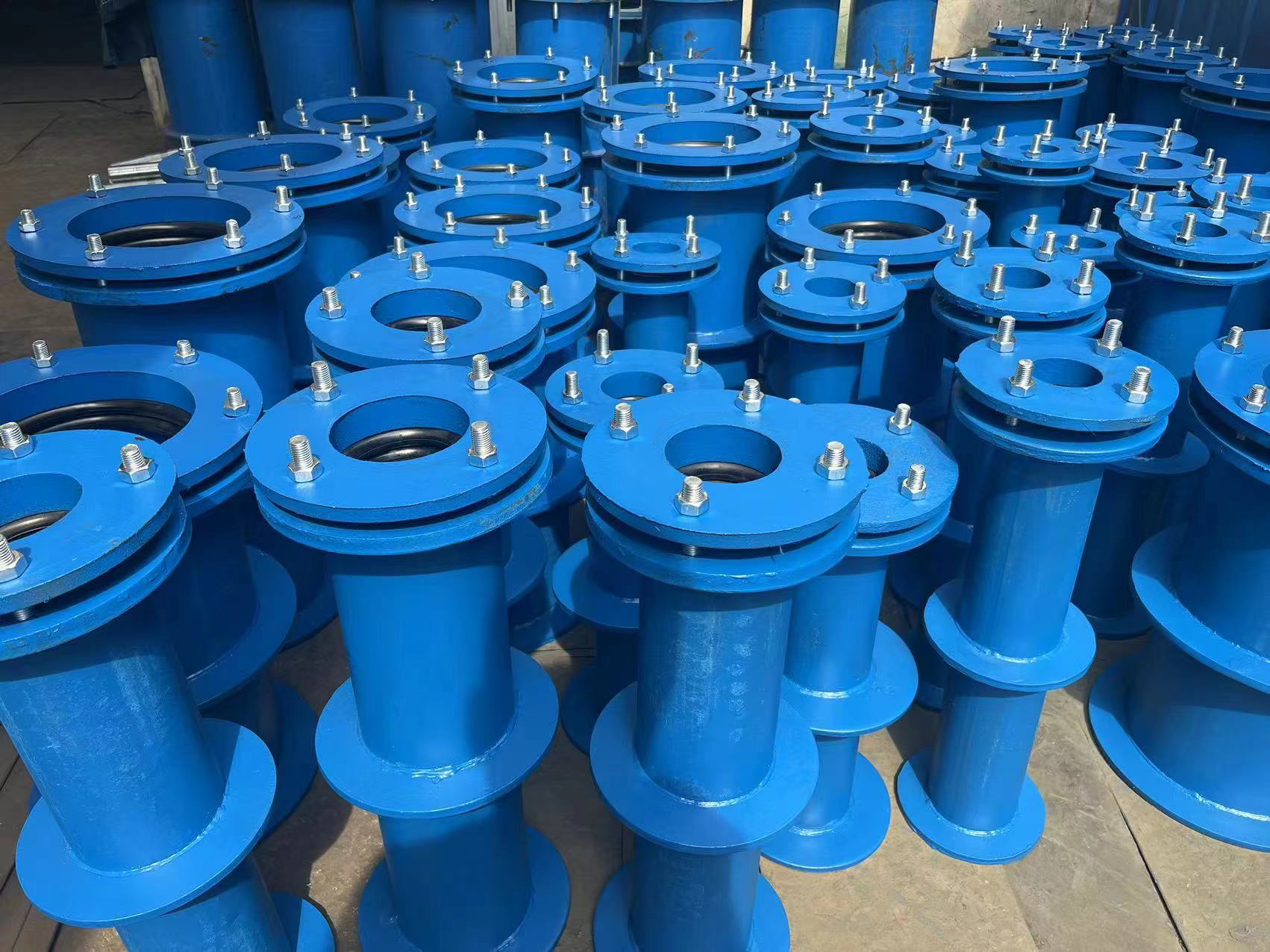

    1，一般做水池的时候要用到套管，但是普通的套管很难密封，以致于套管于管道之间会漏水、套管与墙壁之间也容易漏水。只用防水套管可以解决套管于墙壁之间的漏水，但是不能解决套管与管道之间的密封，用柔性防水套管正好可以解决这两种问题。一般生产企业是根据建筑科学研究院研制设计的 S312、02S404标准图集制造的。柔性防水套管穿过墙壁之处，应用混凝土墙壁，并将套管一次凝固于墙内，柔性防水套管广泛用于 建筑、化工、刚铁、自来水、污水处理等单位。柔性防水套管分为国标和非国标，国标指按建设部相关的02S404或02S312标准图集选材和生产，对法兰厚度、翼环厚度、管径与管壁厚度都有严格要求，按设计标准尺寸制作。而非标则是对这些做出下差尺寸，能减少成本，也不至于影响使用。柔性防水套管除了外部翼环，内部还有挡圈之类的，法兰内丝连接。根据管道安装的实际情况设计定制，用于墙体两面都需要做防水，建议使用柔性防水套管，比如潜水式水泵给排水系统管道墙体两端都要给予预埋防水处理，防止结构渗水。

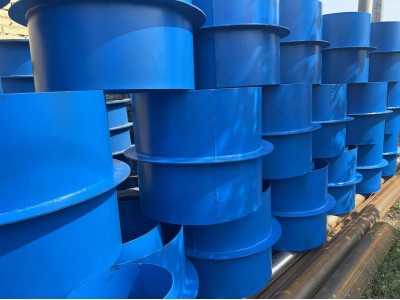

    2， 刚性防水套管是钢管外加翼环，根据设计院下发结构工程图纸，提前将防水管预埋混凝土内，用于一般管道穿墙。也就是说考虑墙体两面的防水性能，就要用柔性防水套管，如果仅仅考虑管道穿墙而不考虑穿墙后墙体两面的防水性能以及管道的位移变形，就可以选用刚性防水套管，多用于地下室、人防工程的墙体防水。对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接，A型适用于钢管，B、C型适用于球墨铸铁钢管及铸铁管。

注意事项

    1，柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物。

    2，套管穿过墙处之墙壁，如遇非混凝土时应改为混凝土墙壁，共浇筑混凝土范围应比翼环直径大200mm，而且必须将套管一次浇固于墙内。

    3，图集表中DN尺寸和墙壁厚度可根据用户需要生产，订货时请注明通径、管外径、墙厚。

防腐和刷漆

    1，喷漆除锈之前，检查所有防水套管的椭圆度，壁厚和材质是否符合材料规范,。

    2，喷砂除锈应除去管道表面的油漆、油脂、氧化物等，要经过QC部门和业主认可。并做好记录，方可防腐和刷漆。

    3，管道防腐按防水图纸和规范要求进行。

    4，刷漆前应充分搅拌和调和底漆，用棉纱头或压缩空气除去管道表面的灰尘和水分，当天除锈的防水套管必须当天刷第一道底漆，第一道底漆不干，不得刷第二道底漆，管道表面底漆均匀，无漏点。

   5，管道两端留50mm以上不用刷漆，同规格、壁厚和材质的管道尽量放在一起除锈，除锈完成后应做标记。

   6，管道除锈、刷漆完成后防水套管两端应密封，运输和吊装过程中防止管道图层破坏，应采取保护措施。
